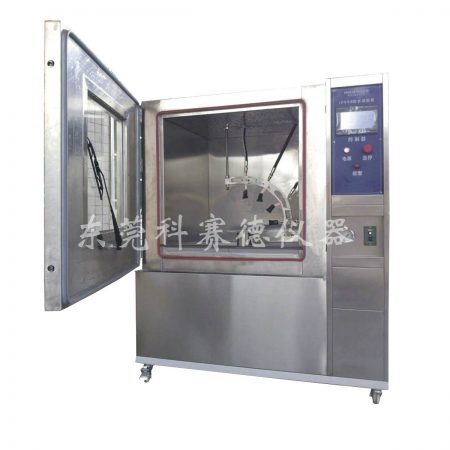

IPX9K防水試驗箱

IPX9K防水試驗箱又稱為淋雨試驗箱，IPX9K防水試驗箱依據德國標準DIN40050-9的標準進行制造，主要用于科研、產品開發和質量控制提供相應的環境模擬和加速試驗。用來考核和確定電工、外殼、電子產品、戶外照明、通訊產品、信號裝置及汽車燈具等產品做防水性能測試及IP防水等級測試。在噴水試驗后或在試驗期間能否保證設備和元件良好的工作性能。

測試的方法
EN 60529
ISO16750-1-2006道路車輛 電氣及電子設備的環境條件和試驗(一般規定)
DIN40050-9 外殼防護等級IP代碼
GB4208外殼防護等級；
ISO20653道路車輛-防護等級(IP代碼)-電氣設備對外來物,水和接觸的防護
IEC60529電器外殼保護分類等級（IP）碼；
GMW 3172（2007）車輛環境、可靠性和性能一般要求
VW80106-2008 汽車上電氣和電子部件一般試驗條件
QC/T 417.1（2001）車用電線束插接器第1部分

技術指標：
容積：512L
工作尺寸：W(寬)800mm*H(高)800mm*D(深)800mm
外箱尺寸：深1000×寬1300㎜×高1700㎜
噴淋系統：增壓水泵+進口高壓泵+可加熱水箱+4個噴嘴組成

試驗方法：高溫高壓噴水試驗
噴嘴角度：0°，30°，60°，90°
噴水距離：100mm～150mm（可調節）

流量：14～16 L / min
水壓:8-10Mpa
水溫:常溫～ 80°± 5°C
試驗臺轉速:1～5r/min
運行時間控制:1min～9999min(可調)
水循環系統:保證水源循環使用
電磁閥:耐高溫高壓進口電磁閥
受水面:產品正面

IPX9K防水試驗箱設備安裝、測試使用環境要求、試樣限制：
1.環境溫度為+25℃；相對濕度≤85%；大氣壓80kPa ~ 106kPa；
2.地面平整、周?chē)鸁o(wú)強烈振動；
3.無強烈電磁場影響；無陽光照射無其他熱源直接輻射；
4.周?chē)鸁o(wú)強烈氣流：當周?chē)諝庑鑿?qiáng)制流動時，氣流不應直接吹到箱體上；
5.周?chē)鸁o(wú)易燃、易爆、腐蝕性物質和粉塵；
6.設備周?chē)鷳?yīng)留有適當?shù)氖褂眉熬S護空間；
禁止腐蝕性、易燃爆、易揮發性、生物試樣、強電磁發射源物質試樣的試驗或儲存。

IPX9K防水試驗箱的材質結構:
外売及內箱全部采用SUS304不銹鋼材料,試驗箱上部為試驗室和控制屏，下部安裝水系(意大利高圧泵)和電磁閥(意大利原裝迸口)、恒溫及回水雙水箱(SUS304不銹鋼材料)、轉臺電動機(松下電機)和減速傳動機構，所有的控制設置，水溫、噴尖控制、圧力、時間,流量要求用一個7寸臺灣威綸人機及PLC或更高的工控元器觸摸屏來完成。
